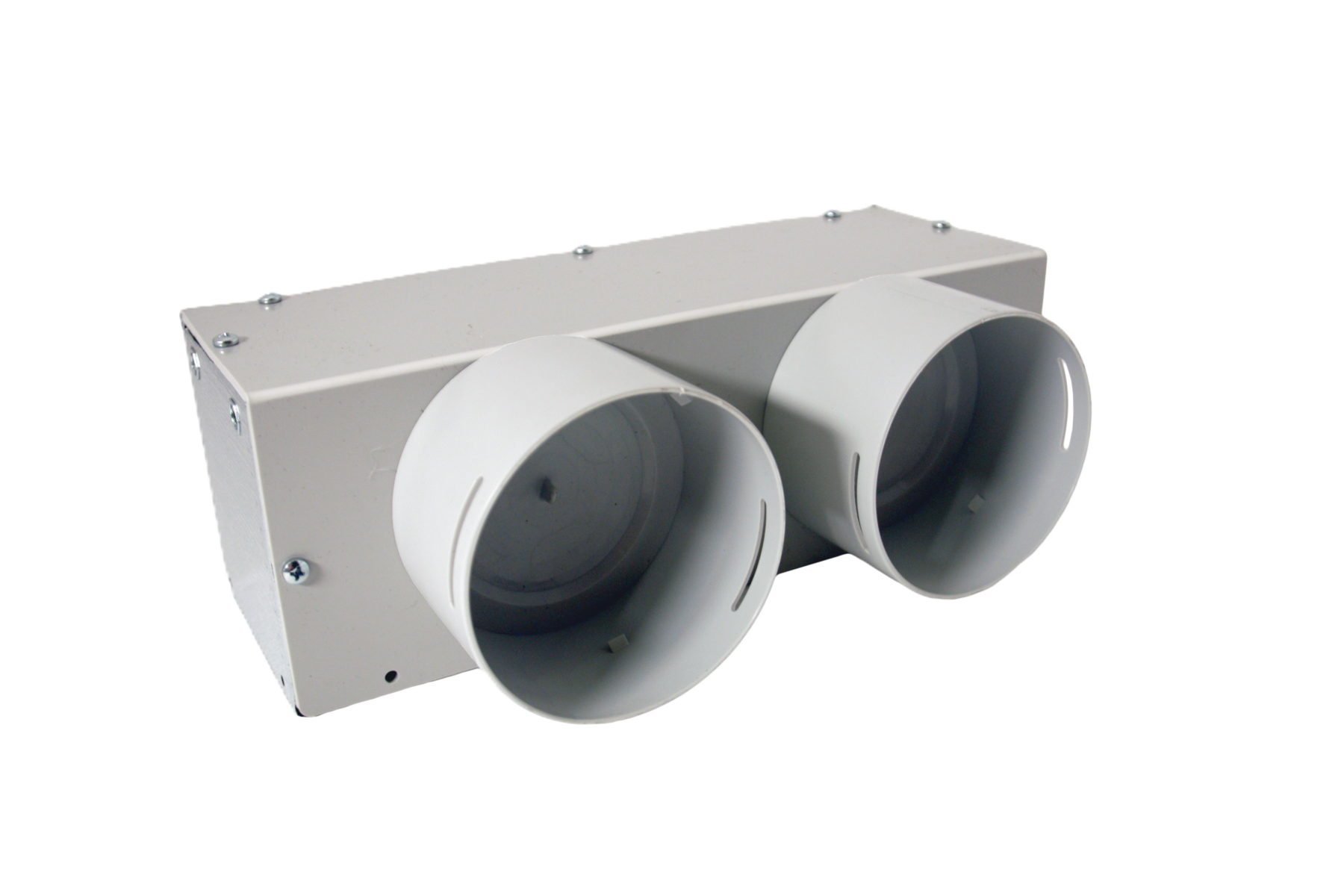

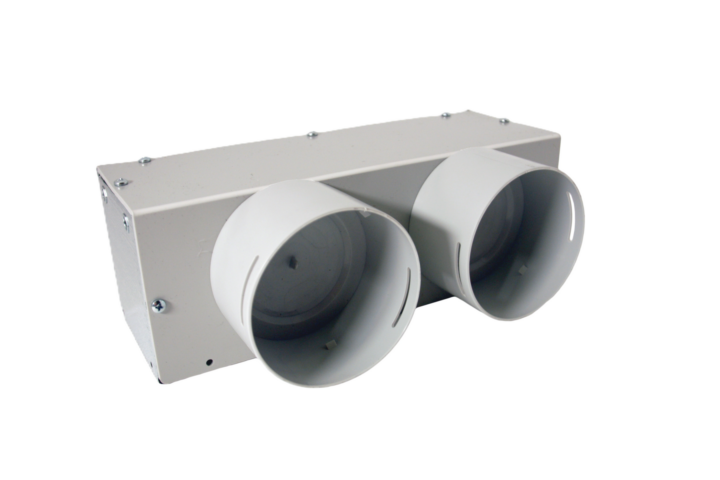

ADAPTÉR 2x90 PRO OBDÉLNÍKOVOU MŘÍŽKU
- Tento adaptér je 90° koleno, které slouží k připojení difuzoru (není součástí dodávky) k potrubí o průměru DN90. Skládá se z tělesa a dvou přípojek pro potrubí DN90.
- Adaptér lze instalovat buď na stěnu, nebo na strop a lze jej použít jak pro přívod, tak pro odvod vzduchu. Plenum je dodáváno s
uzávěrem, který je třeba po instalaci odstranit. Konkrétněji řečeno, rozvodná skříň sestává z PVC desky ve tvaru L (označované jako kryt), ohnuté tak, aby zapadla na druhou plechovou desku (označovanou
jako základnu). Základna a kryt jsou ve výrobním závodě sešroubovány k sobě s těsnicí vložkou mezi nimi. Díky této konstrukci je rozvodná skříň
oboustranná: změnou polohy základny a krytu je možné nasměrovat distribuci vzduchu buď čelně, nebo bočně vzhledem
k přívodu.

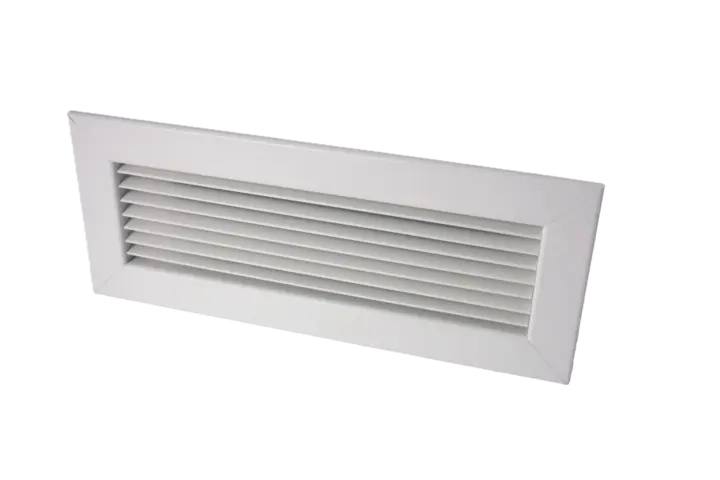

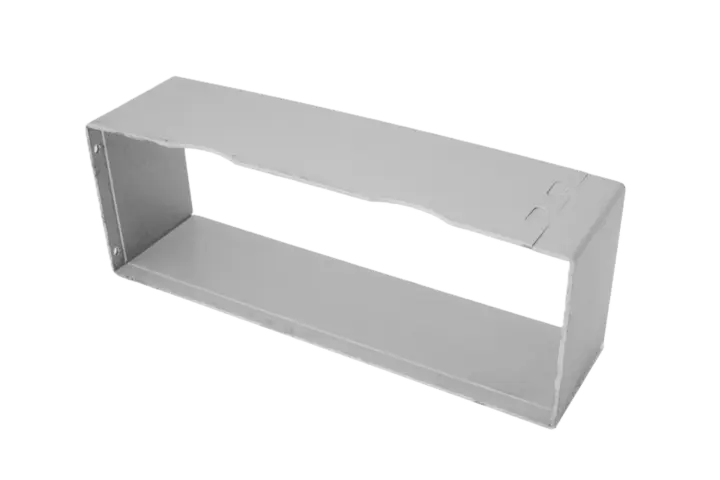

Každý konektor je vybaven třemi aretačními zuby pro potrubí DN90 a dvěma drážkami pro zajištění protiskluzového kroužku, pokud je k dispozici. Uvnitř každého konektoru se nachází odnímatelná membrána s pěti přednastavenými přepážkami v soustředných kruzích, které lze použít jako regulátor průtoku. Rozvodná komora spojuje potrubní systém a difuzor, tj. viditelnou součást, která uzavírá rozvodnou síť vzduchu. Produktová řada Eurotherm zahrnuje různétypy difuzorů s odlišným vzhledem. - Plenum lze kombinovat se sadou montážních konzol pro obdélníkové plenum, nástavcem, který umožňuje prodloužit plenum o

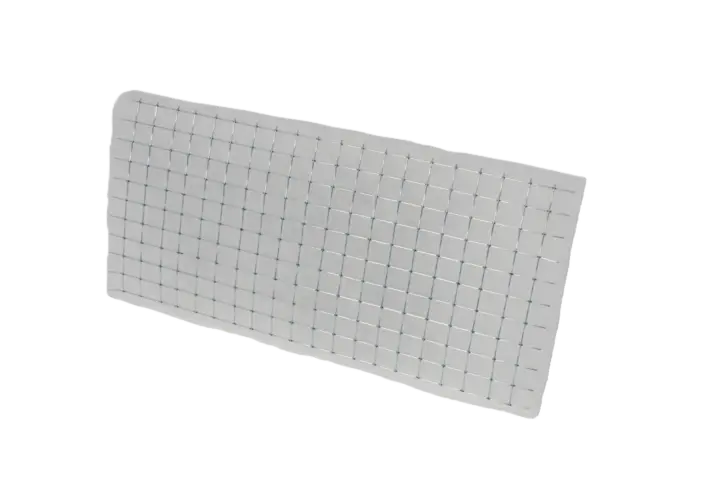

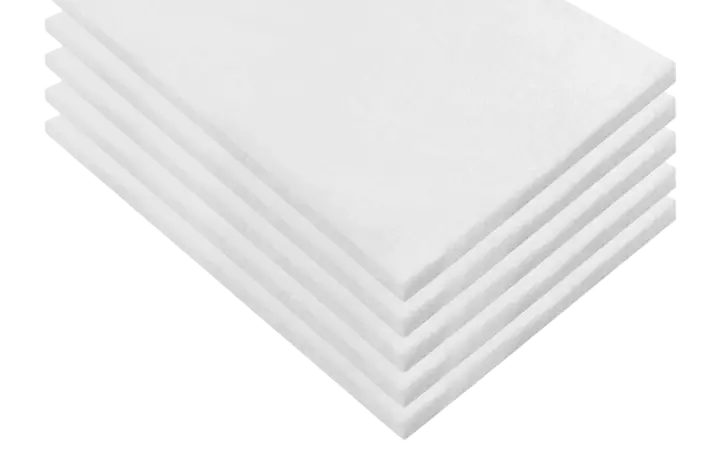

70 mm, a sadou síťky + filtru, kterou lze nainstalovat na vstupy zpětného vzduchu (odsávání ,a nebo recirkulace). -
Vybaveno dvěma připojovacími kusy pro potrubí D90
-
Vhodné pro montáž na stěnu i na strop
-
Lze použít jak pro přívod, tak pro odvod vzduchu
-
Objednací kód: 7760011002
-
Doporučená cena 1484,-Kč/ks bez DPH
