Montáž podlahového teplovodního topení suchou cestou v dřevostavbě
TIPOLOGIE OBJEKTU
komunitní škola pro děti s domácím vzděláním
INSTALOVANÝ SYSTÉM
sálavý teplovodní podlahový systém EUROSLIM, suchá skladba
PROJEKCE
Podlahové vytápění suchou cestou se používá v situacích, kdy není možné využít klasickou mokrou cestu teplovodního topení. Jedná se především o rekonstrukce, kde není žádoucí nadměrné zatížení stávající skladby aplikací betonu či anhydritu nebo je omezená stavební výška podlahy.
Systém Euroslim plnohodnotně nahrazuje běžný mokrý systém teplovodního systému a může tvořit hlavní topný systém v rekonstruovaném objektu. Ideálním zdrojem je obnovitelný zdroj energie jako tepelné čerpadlo země-voda nebo vzduch-voda nebo plynový
kondenzační kotel.

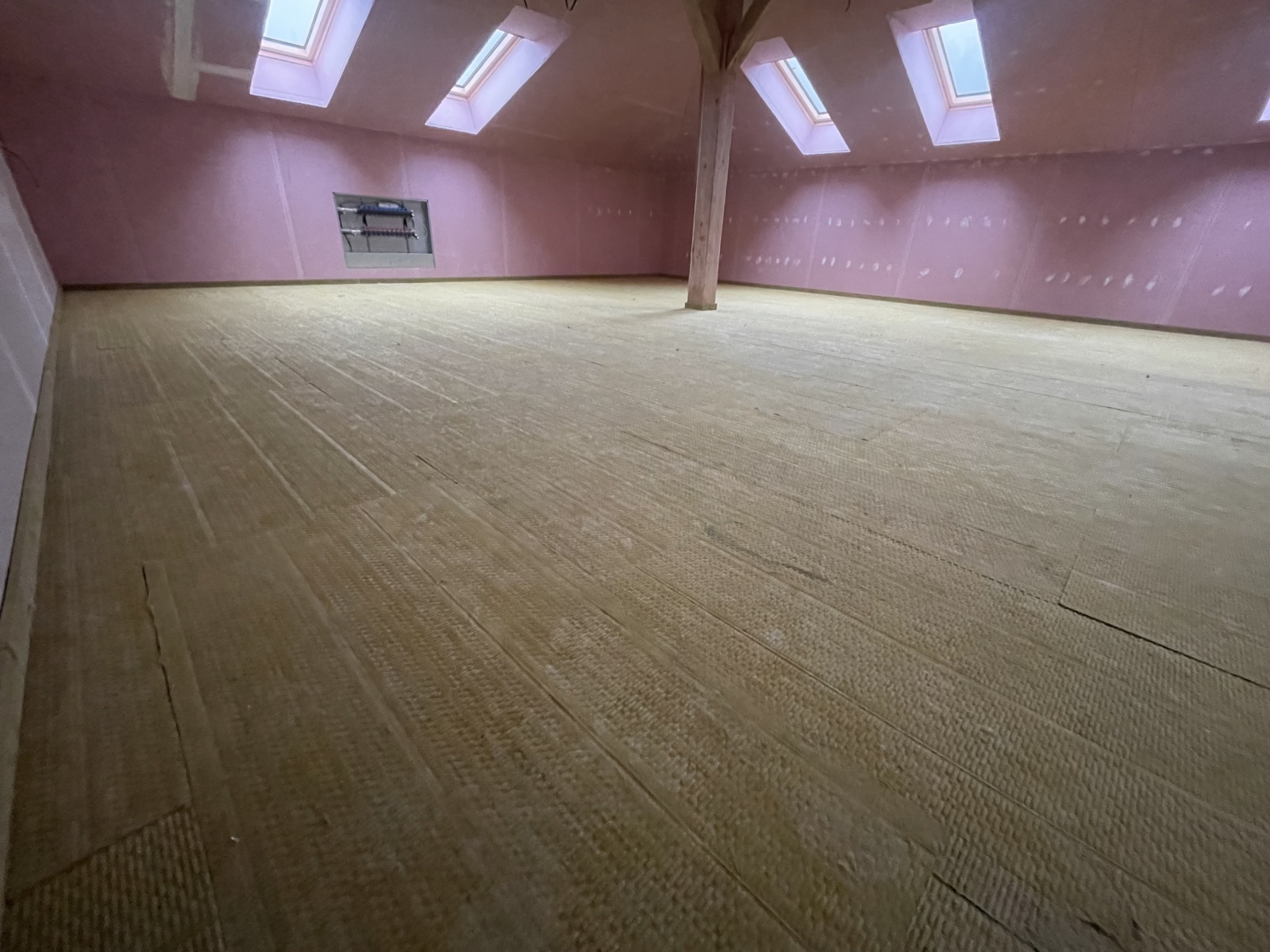

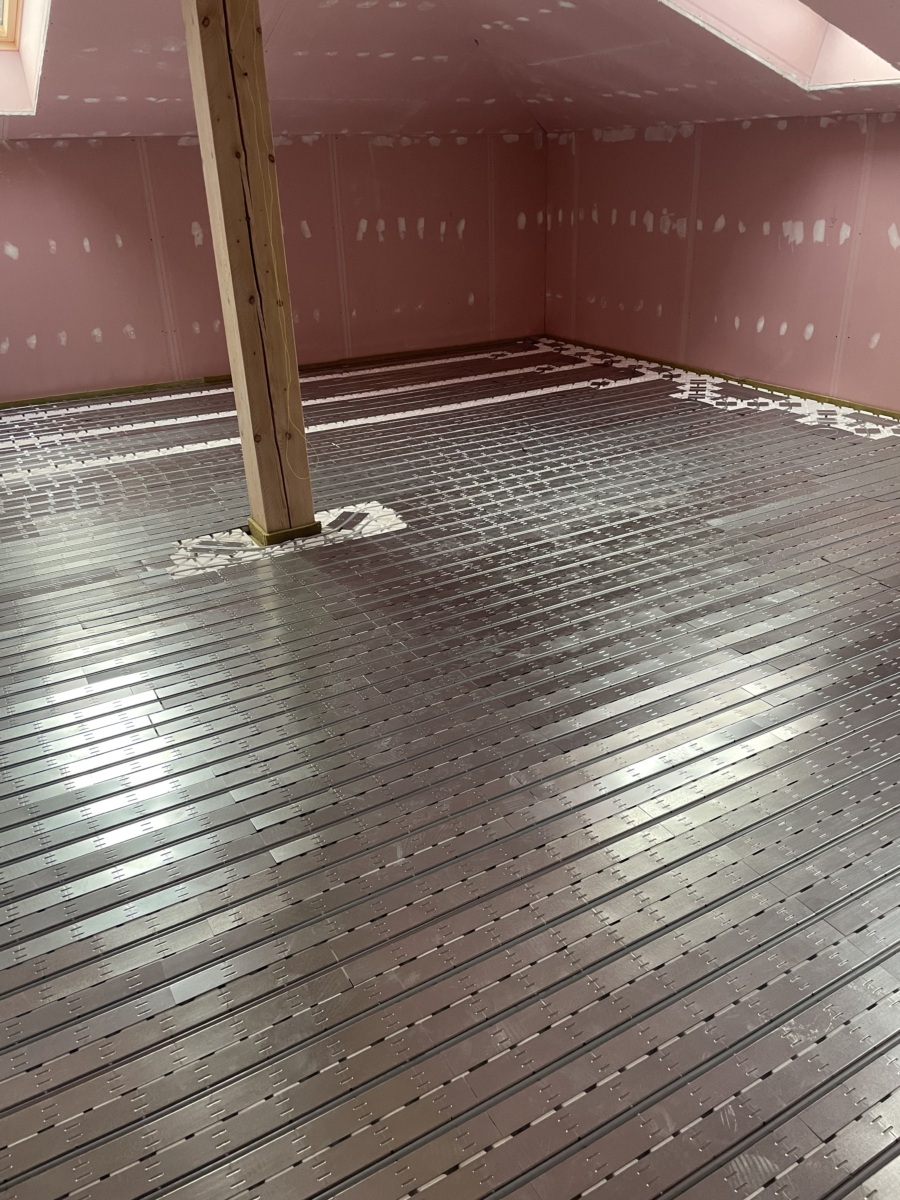

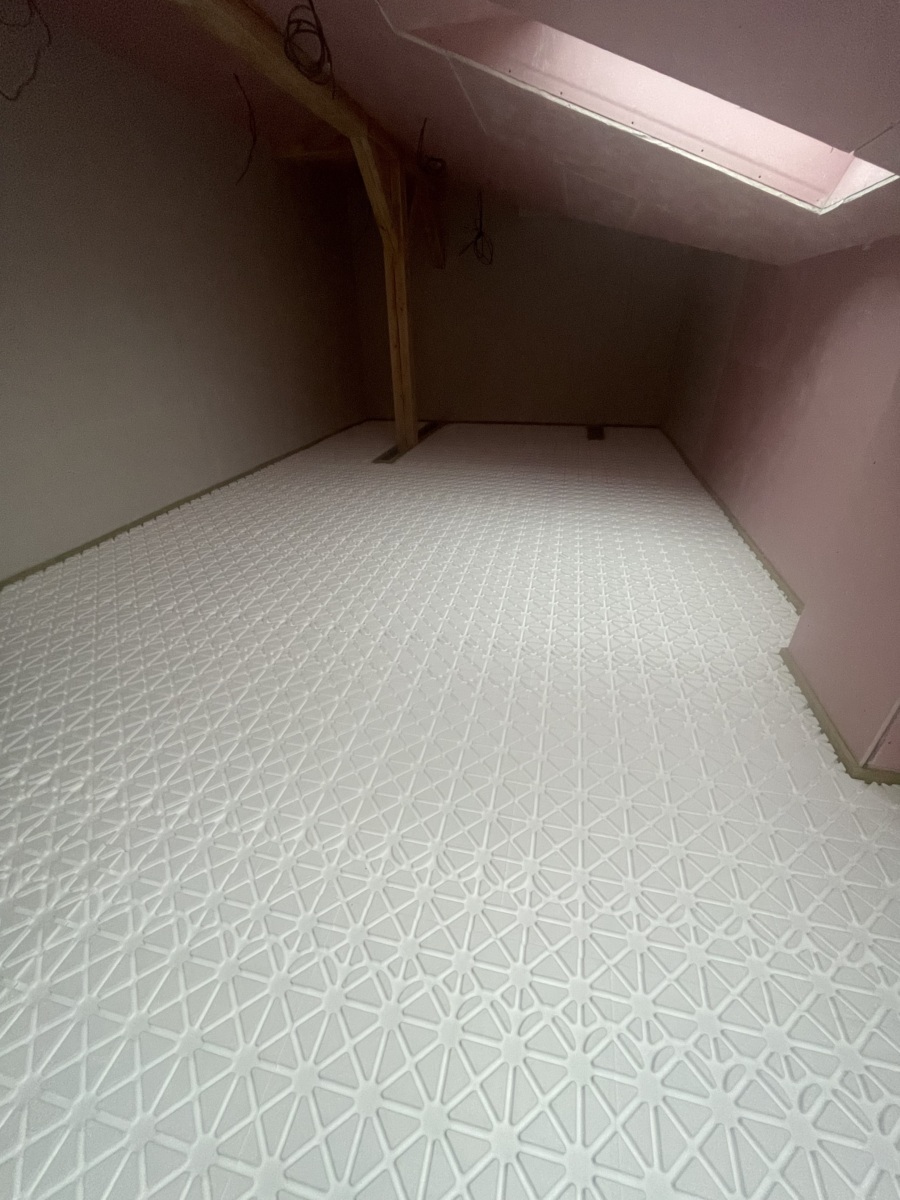

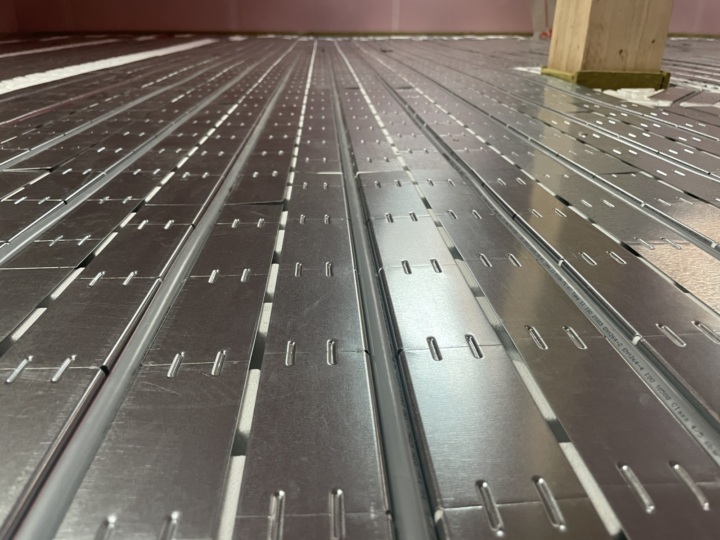

Systém EUROSLIM je tvořen perforovanou systémovou deskou, která se instaluje na rovný a pevný povrch. Z výroby připravené drážky slouží pro vložení pozinkového roznášecího plechu, který zajišťuje dokonalý přenos tepla. Výška systémové desky je 25 mm a tvrdost 200 kPa.

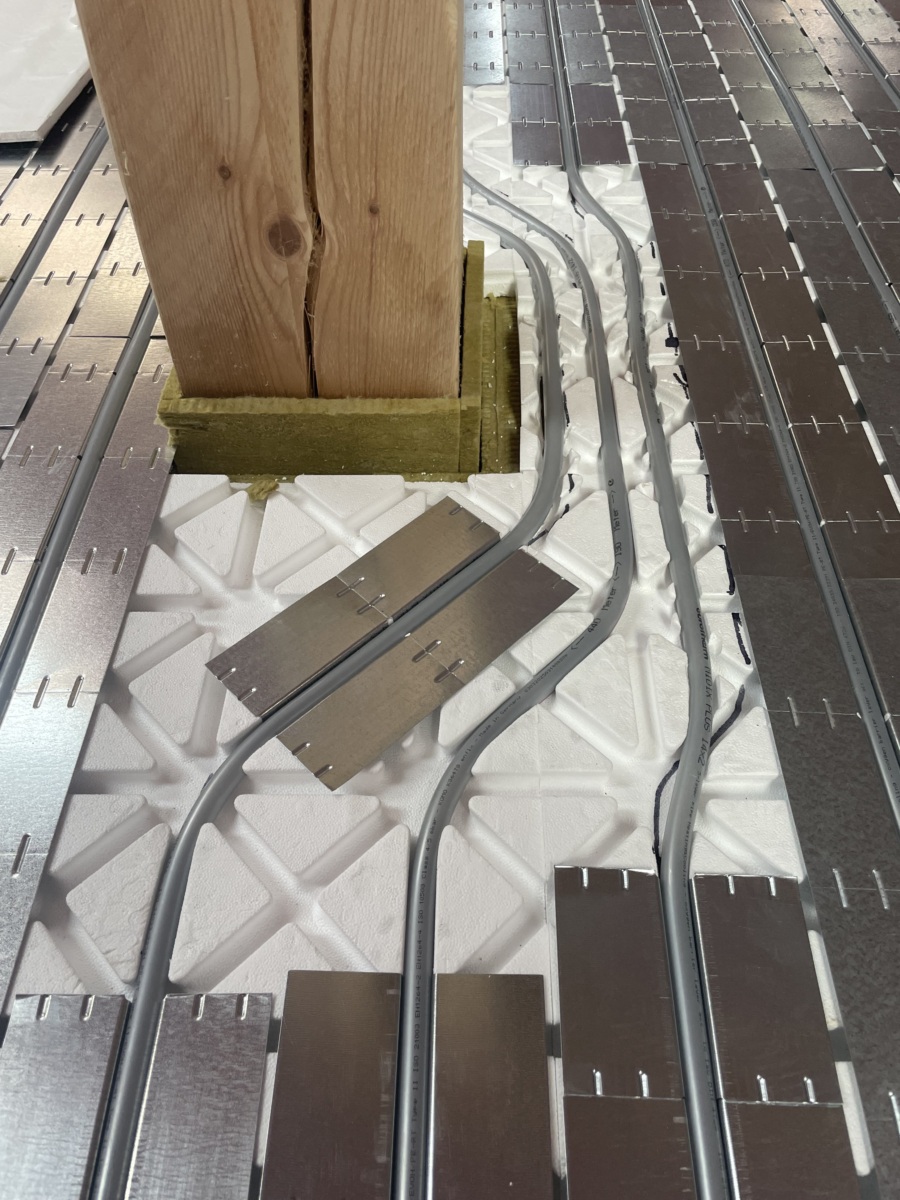

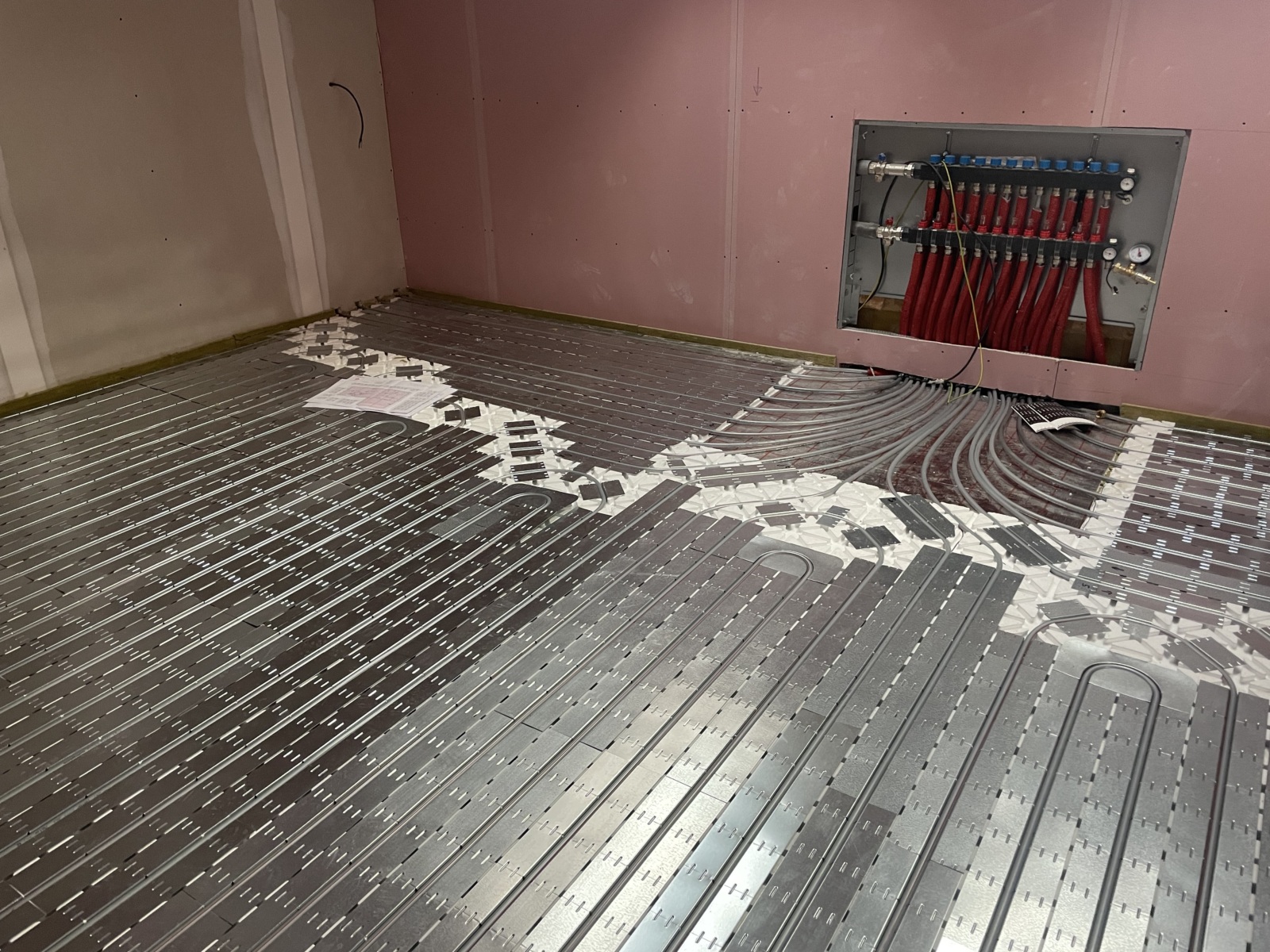

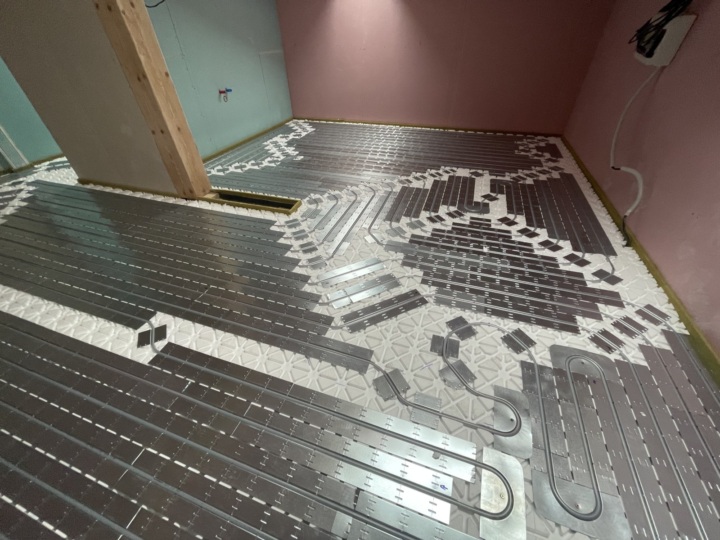

Po instalaci roznášecích pozinkových plechu pro rozvod tepla se instaluje potrubí MIDIX Plus 14x2mm určené pro suchý systém podlahového vytápění Euroslim. Rozteč mezi přívodem a zpátečkou daného okruhu je 12,5 cm. Kromě přímých plechů jsou k dispozici i 180st. oblouky, které umožňují instalovat potrubí do klasické smyčky a nikoliv meandru, kde dochází k nerovnoměrnému rozložení teplot.

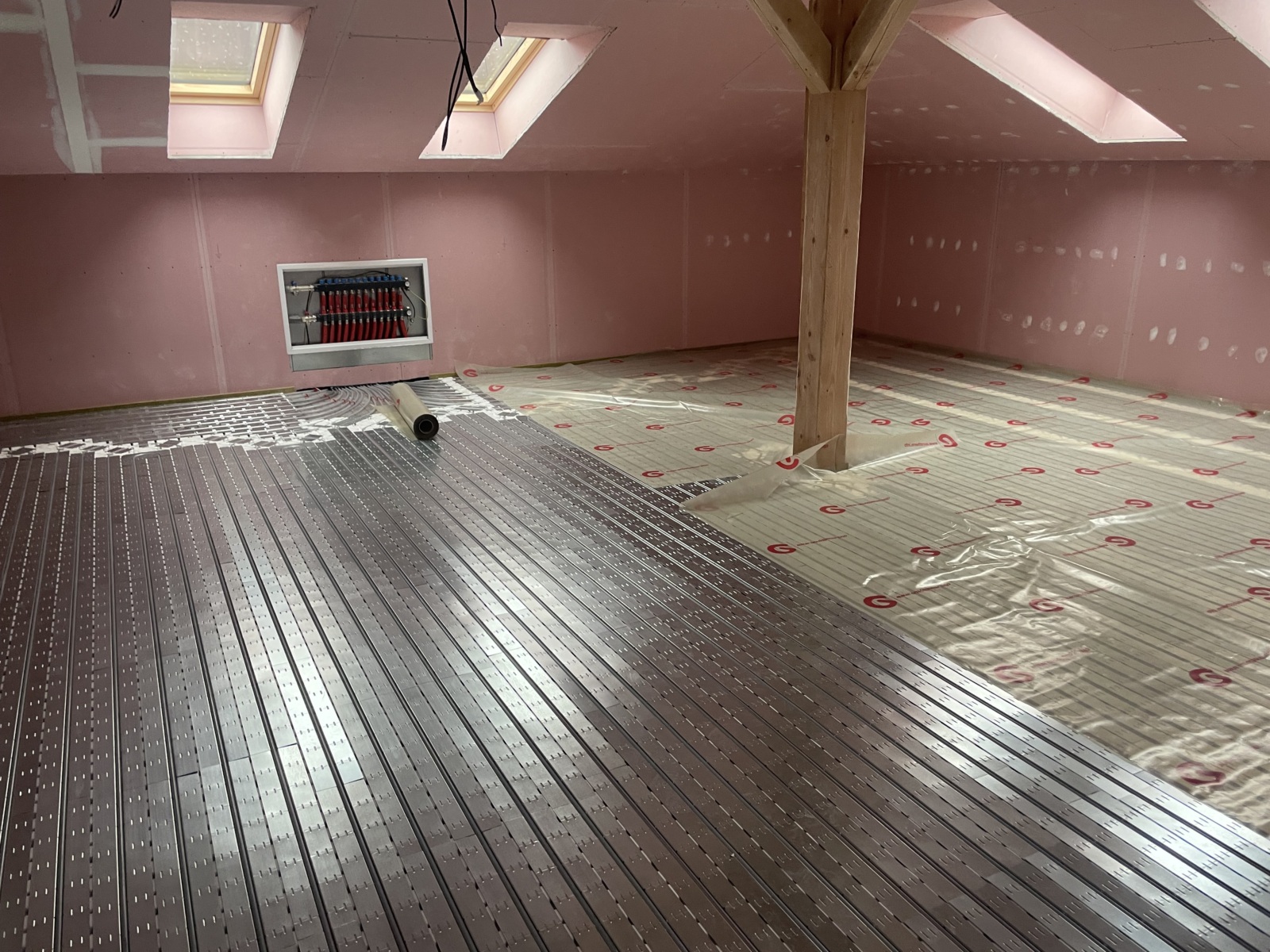

Poslední fází instalace suchého podlahového topení Euroslim je položení ochranné PE folie a roznášecí vrstvy. Na místo potěru u mokrého systému teplovodního podlahového topení se aplikuje sádrovláknitá deska. Výška této desky je 25mm a je tvořena dvěma vrstvami 2x12,5mm. Desky mají tzv. zámky, který mi se za použití speciálního lepidla spojují do sebe.
Fotogalerie
