Sádrokartonový stropní panel pro vytápění a chlazení s roztečí 3,5 cm

Stropní panel o tloušťce 15mm ve dvou verzích, jak do obytných prostor tak pro místnosti se zvýšenou hladinou vlhkosti (verze hydro). Do panelu jsou ve výrobě vyfrézované drážky, ve kterých je instalováno 5ti vrstvé potrubí s kyslíkovou bariérou PE-RT II Midix plus 10x1,3mm.

Trubka odolává vysokým teplotám a obsahuje kyslíkovou bariéru (DIN 16833, ISO 24033, ISO 22391, ISO 21003, EN 1263). Součástí stropního panelu Leonardo 3,5 je EPS izolace o tloušťce 35mm s příměsí grafitu pro vyšší hodnoty tepelné izolace.  Součinitel tepelné vodivosti izolace 0,030 W/mK.

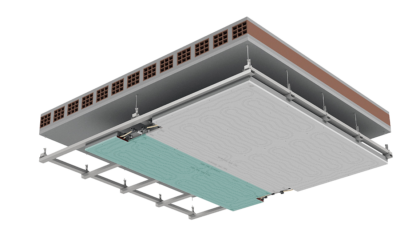

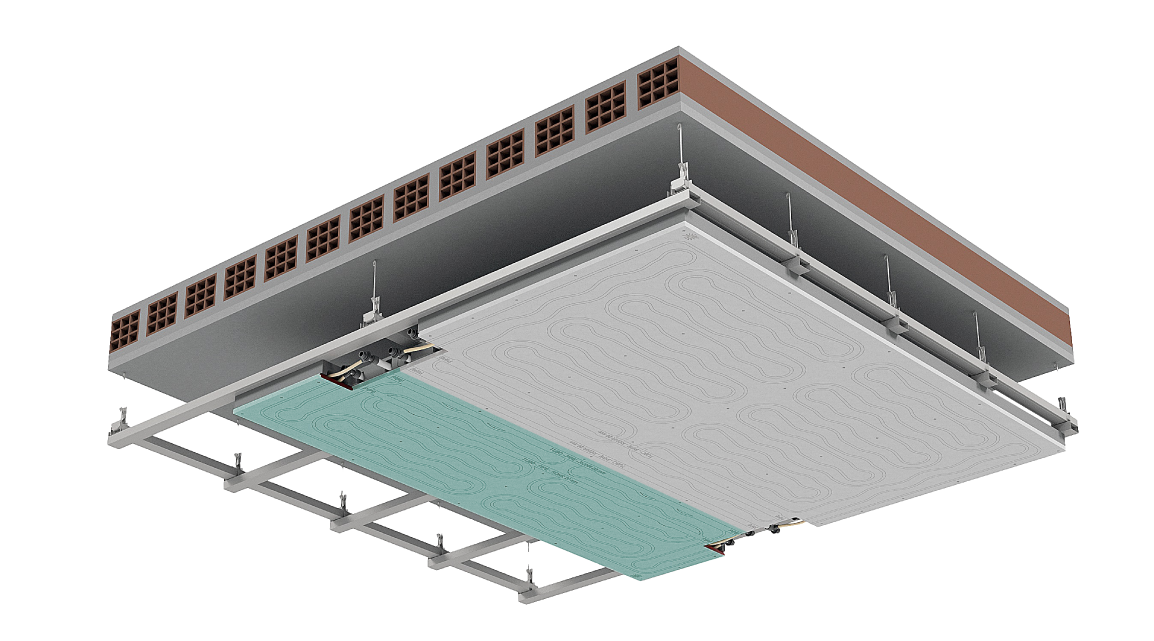

002: Popis Leonardo 3.5
  1. EPS izolace 35mm s příměsí grafitu
  2. 5ti vrstvá trubka Midix Plus 10x1,3mm
  3. SDK panel 15mm
  4. Laserem vypálená pozice potrubí
004: Rozměry

Základní rozměry

Panely Leonardo 3,5 se nabízejí ve dvou základních rozměrech 1200x2000 mm a 600x2000 mm.

Díky usazení potrubí Midix Plus 10x1,3mm do dvou samostatných smyček lze panel rozdělit na 2 samostatné části. Tímto krokem se docílí dalšího rozměru aktivních panelů 1200x1000 mm a 600x1000 mm.

005: Rozměry 2

Výška a tloušťka

Výšky SDK panelu 15 mm a tloušťka izolace 35 mm.

Rozteč potrubí zafrézovaného do sádrokartonu je 3,5 cm.

Montáž aktivních panelů Leonardo 3.5

Aktivní panely Leonardo 3,5 si montují na sdk nosný rošt dle technické specifikace výrobce a dodavatele sdk rastru. Doporučuje se realizovat zdvojený montážní rastr s třídou zatížení „p“ pro desky 15<p>30 kg/m2.

Panel Leonardo 3,5 váží 15,5 kg/m2 (1200x2000mm) a 15,8 kg/m2 (600x2000mm) vč. topné vody.

001: Eurotherm Leonoardo 3.5

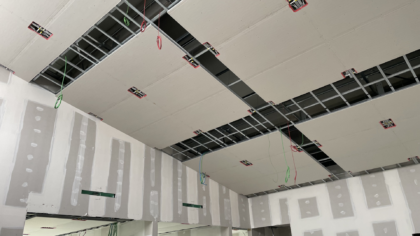

008: Montáž panelů Leonardo 3.5

Montáž aktivních panelů Leonardo realizuje dodavatel sádrokartonářských prací na běžný SDK montážní rastr dle specifikace výrobce rastru. Hydraulické spojování potrubí a napojení na stropní rozdělovač zajišťuje kvalifikovaný a vyškolený personál dodavatele stropního systému Leonardo. Použité fitinky na propojení panelů jsou bez okroužkové s doživotní zárukou spoje.

Montáž rastru
Montáž rastru
010: Montáž panelů
Montáž panelů
012: Montáž rozvaděče
Montáž rozdělovače

Výkon

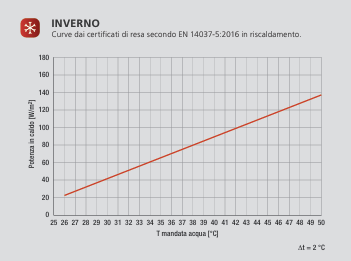

VÝKON V REŽIMU VYTÁPĚNÍ

007

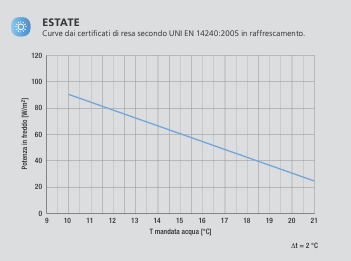

VÝKON V REŽIMU CHLAZENÍ

006

TOPENÍ A CHLAZENÍ POD KONTROLOU

Všechny naše systémy sálavého teplovodního vytápění a chlazení mohou být doplněny o chytrou regulaci Smart365. Designově nadčasové prvky řídícího systému mohou ovládat jak topení v zimním období tak chlazení v létě. Regulace Smart365 si poradí i s hladinou interiérové vlhkosti v režimu chlazení. Samozřejmostí je možná vzdálená správa přes chytrá zařízení pro celou rodinu či správce objektu. Prostorová čidla SmartOne jsou vybaveny i snímači VOC a umožňují sledování kvality vzduchu a spínat jednotku řízeného větrání.
