Leonardo Click&Safe 3.0 PLUS
Sádrokartonový stropní panel pro vytápění a chlazení s roztečí 3 cm
- Systém Leonardo Click&Safe 3.0 Plus se skládá ze sádrokartonové desky o tloušťce 10 mm s technologií Activ'Air® a 50 mm vrstvou slinutého polystyrenu s příměsí grafitu, což dává celkovou tloušťku 60 mm.
- Sádrokartonová deska je doplněna 5-ti vrstvým polyethylenovým potrubím s kyslíkovou bariérou EVOH a Potrubím MidiX Plus z polyethylenu odolného vůči vysokým teplotám, s roztečí 3 cm, které je uspořádáno do hadovitého vzoru.
- Systém Leonardo Click&Safe 3.0 Plus je ideální jak pro zimní vytápění, tak pro letní chlazení.

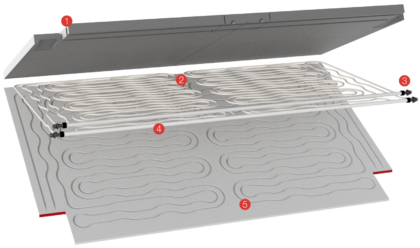

- EPS izolace 50mm s příměsí grafitu
- 5ti vrstvá trubka Midix Plus 10x1,3 mm
- Předmontované fitinky Click&Safe
- 5-ti vrstvé polyethylenové potrubí
- 10 mm SDK panel, s laserem vypálenou pozicí potrubí
Základní rozměry
Panely Leonardo Click&Safe 3.0 PLUS se nabízejí ve dvou základních rozměrech 1200x2000 mm a 600x2000 mm.
Díky usazení potrubí Midix Plus 10x1,3mm do dvou samostatných smyček lze panel rozdělit na 2 samostatné části. Tímto krokem se docílí dalšího rozměru aktivních panelů 1200x1000 mm a 600x1000 mm.

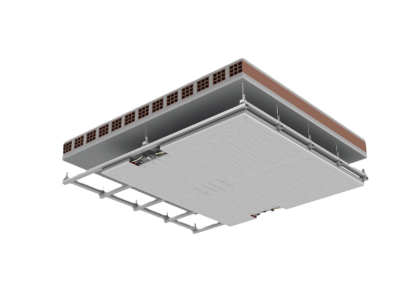

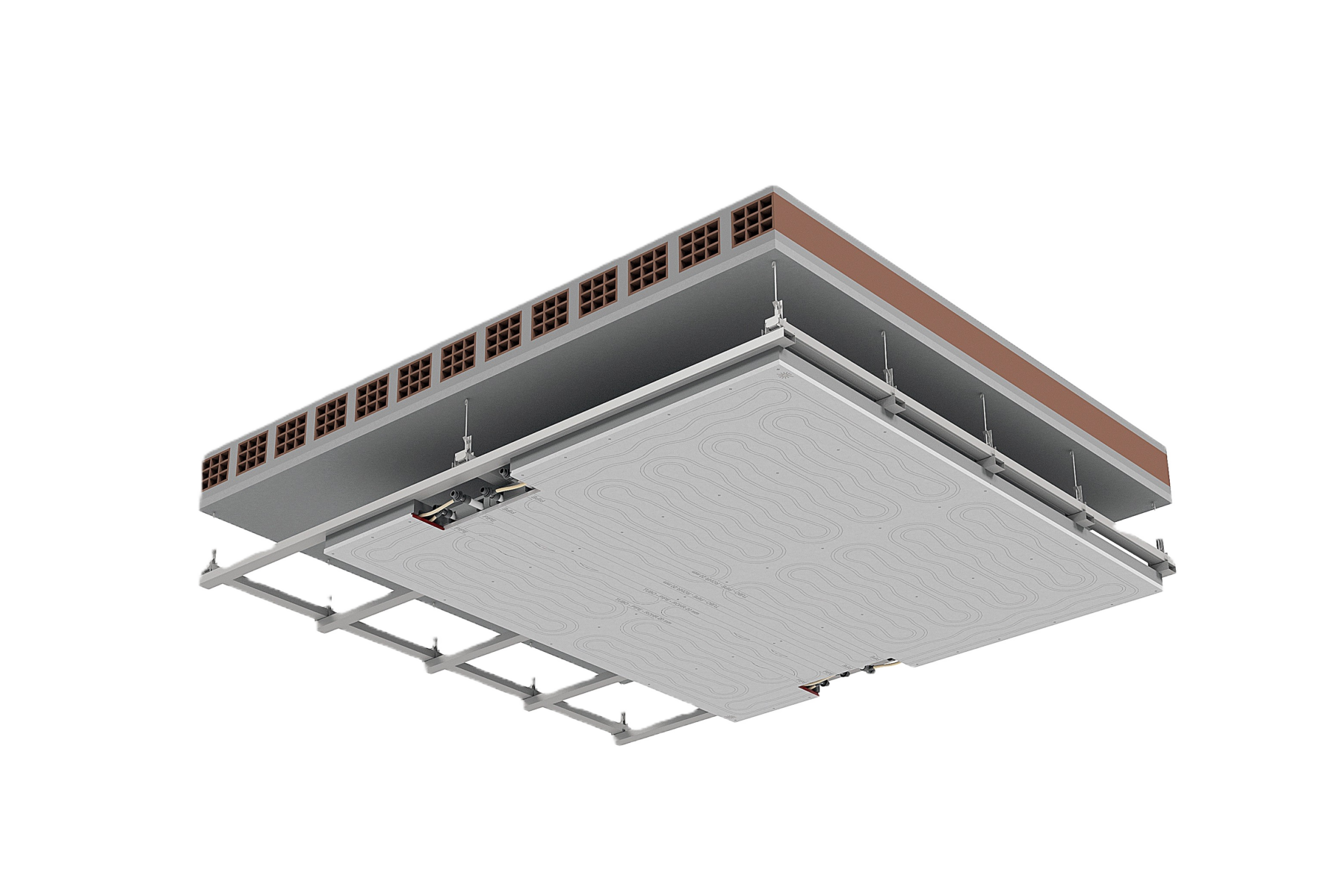

Montáž aktivních panelů Leonardo Click&Safe 3.0 PLUS
Aktivní panely Leonardo Click&Safe 3.0 PLUS se montují na sdk nosný rošt dle technické specifikace výrobce a dodavatele sdk rastru. Doporučuje se realizovat zdvojený montážní rastr s třídou zatížení „p“ pro desky 15<p>30 kg/m2.
Panel Leonardo 3.0 PLUS váží 15,0 kg/m2 (1200x2000mm) a 15,0 kg/m2 (600x2000mm) vč. topné vody.

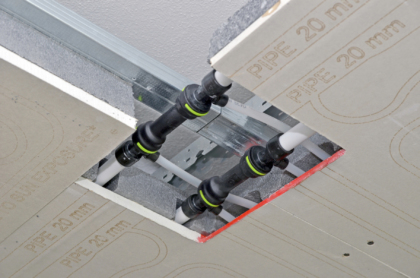

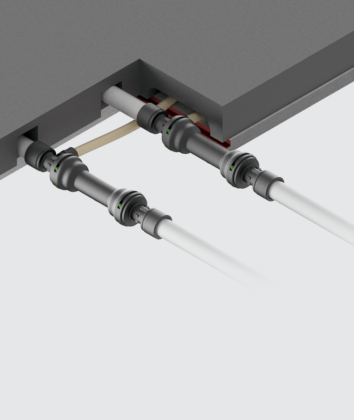

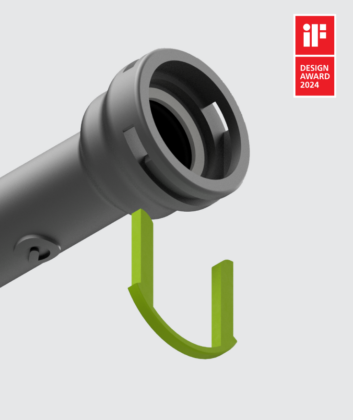

spojovací systém Click&Safe
- Předem smontované fitinky se zajišťují pomocí bezpečnostních spon a díky dvojitým těsněním na spojkách mezi panely zaručují maximální odolnost.
- Tento systém umožňuje spojit plochu 10 m² za méně než 10 minut bez použití nářadí, a to pomocí bezpečnostních spon, které zajišťují přesnou a spolehlivou montáž.
Montáž aktivních panelů Leonardo realizuje dodavatel sádrokartonářských prací na běžný SDK montážní rastr dle specifikace výrobce rastru. Hydraulické spojování potrubí a napojení na stropní rozdělovač zajišťuje kvalifikovaný a vyškolený personál dodavatele stropního systému Leonardo. Použité fitinky na propojení panelů jsou bez okroužkové s doživotní zárukou spoje.
Výkon

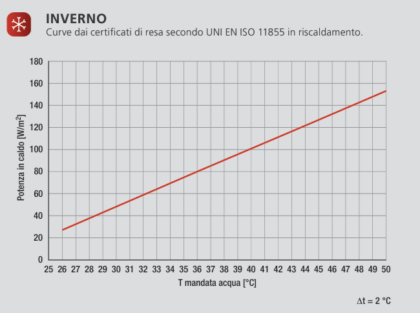

VÝKON V REŽIMU VYTÁPĚNÍ

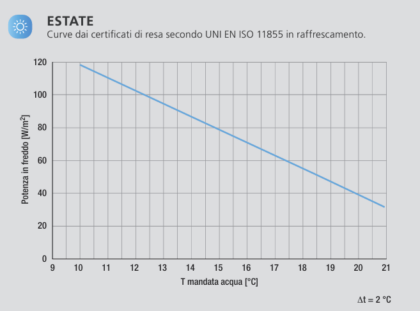

VÝKON V REŽIMU CHLAZENÍ
TOPENÍ A CHLAZENÍ POD KONTROLOU
Všechny naše systémy sálavého teplovodního vytápění a chlazení mohou být doplněny o chytrou regulaci Smart365. Designově nadčasové prvky řídícího systému mohou ovládat jak topení v zimním období tak chlazení v létě. Regulace Smart365 si poradí i s hladinou interiérové vlhkosti v režimu chlazení. Samozřejmostí je možná vzdálená správa přes chytrá zařízení pro celou rodinu či správce objektu. Prostorová čidla SmartOne jsou vybaveny i snímači VOC a umožňují sledování kvality vzduchu a spínat jednotku řízeného větrání.
