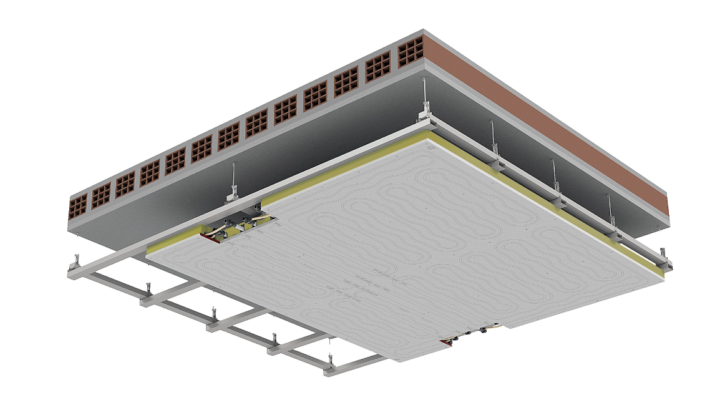

Leonardo RF Special
Sádrokartonový protipožární stropní panel pro vytápění a chlazení s roztečí 5,5cm a 10cm
- Protipožární systém Leonardo se skládá ze sádrokartonové desky o tloušťce 15 mm spojené s 50 mm vrstvou skleněných vláken s vysokou hustotou a třídou reakce na oheň A2-s1, d0 podle normy UNI EN 13501-1, přičemž celková tloušťka činí 65 mm.
- Sádrokartonová deska je doplněna 5vrstvým polyethylenovým potrubím s kyslíkovou bariérou EVOH. Trubky MidiX Plus z polyethylenu odolného vůči vysokým teplotám, s roztečí 5,5 nebo 10 cm, jsou uspořádány do hadovitého vzoru, aby se maximalizovala výměnná plocha mezi trubkou a sádrokartonem.
- Je ideální jak pro zimní vytápění, tak pro letní chlazení.

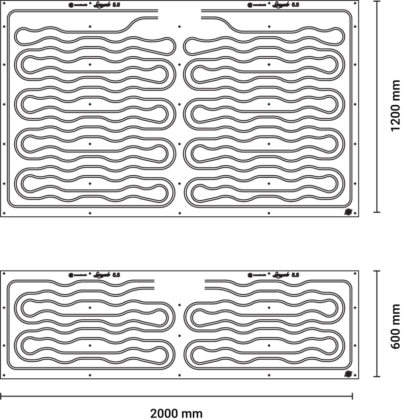

Základní rozměry
- Panely Leonardo RF se nabízejí ve dvou základních rozměrech 1200x2000 mm a 600x2000 mm.
- Díky usazení potrubí Midix Plus 10x1,3mm do dvou samostatných smyček lze panel rozdělit na 2 samostatné části. Tímto krokem se docílí dalšího rozměru aktivních panelů 1200x1000 mm a 600x1000 mm.

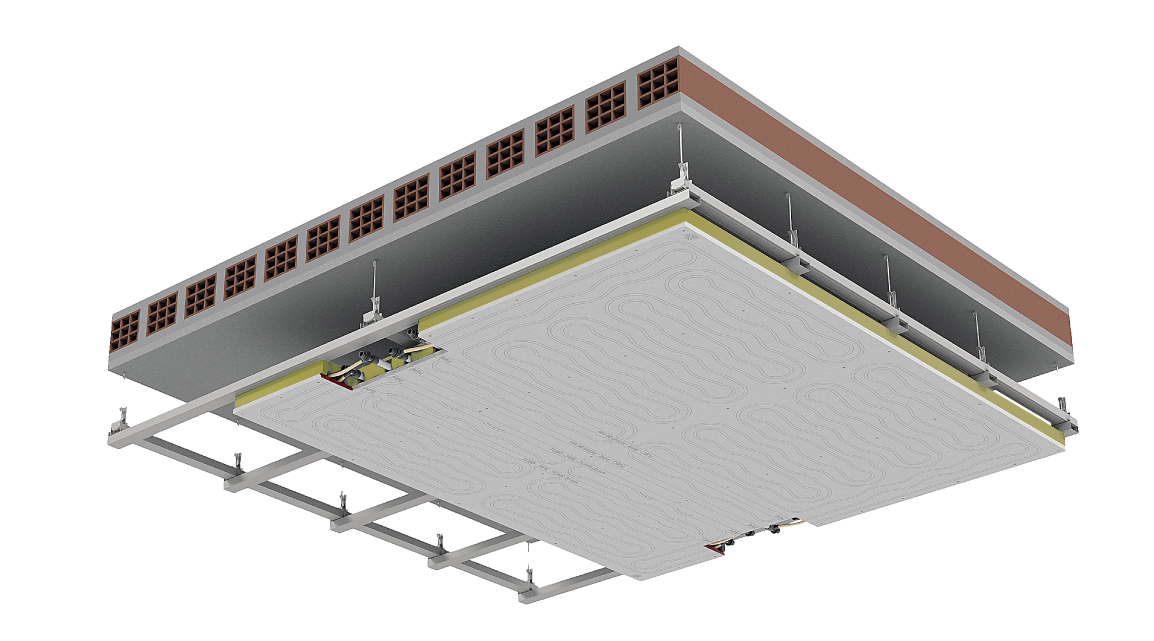

Montáž aktivních panelů Leonardo RF Special
- Aktivní panely Leonardo RF Special se montují na sdk nosný rošt dle technické specifikace výrobce a dodavatele sdk rastru. Doporučuje se realizovat zdvojený montážní rastr s třídou zatížení „p“ pro desky 15<p>30 kg/m2.
- Panel Leonardo RF Special 5,5 váží 18,9 kg/m2 (1200x2000mm), 19,1 kg/m2 (600x2000mm) a 18,7 kg/m2 (1200x2000mm), 19,0 kg/m2 (600x2000mm) vč. topné vody.
NEZÁVAZNÁ KALKULACE A POPTÁVKA
Předinstalovaná hydraulická páteř
- Hydraulická páteř, která je již integrována do panelu a je navržena tak, aby usnadňovala sériové propojení panelů.
výrazně zjednodušuje instalační práce na místě.
Montáž aktivních panelů Leonardo realizuje dodavatel sádrokartonářských prací na běžný SDK montážní rastr dle specifikace výrobce rastru. Hydraulické spojování potrubí a napojení na stropní rozdělovač zajišťuje kvalifikovaný a vyškolený personál dodavatele stropního systému Leonardo. Použité fitinky na propojení panelů jsou bez okroužkové s doživotní zárukou spoje.
Výkon
VÝKON V REŽIMU VYTÁPĚNÍ
VÝKON V REŽIMU CHLAZENÍ
TOPENÍ A CHLAZENÍ POD KONTROLOU
Všechny naše systémy sálavého teplovodního vytápění a chlazení mohou být doplněny o chytrou regulaci Smart365. Designově nadčasové prvky řídícího systému mohou ovládat jak topení v zimním období tak chlazení v létě. Regulace Smart365 si poradí i s hladinou interiérové vlhkosti v režimu chlazení. Samozřejmostí je možná vzdálená správa přes chytrá zařízení pro celou rodinu či správce objektu. Prostorová čidla SmartOne jsou vybaveny i snímači VOC a umožňují sledování kvality vzduchu a spínat jednotku řízeného větrání.
