leonardo 6,5

VYTÁPĚNÍ a CHLAZENÍ

Stěnové panely poskytují ideální řešení pro vytápění a chlazení v místech, kde je vyšší požadavek na výkon nebo tam, kde není možné použít běžné systémy. Rozteč vnitřních trubek je 6,5 cm.

​

  • certifikovaný výkon ve WSP Lab Stuttgart

  • trubky již součástí panelu (izolace ne)

  • spoje bez O-kroužků

zpět

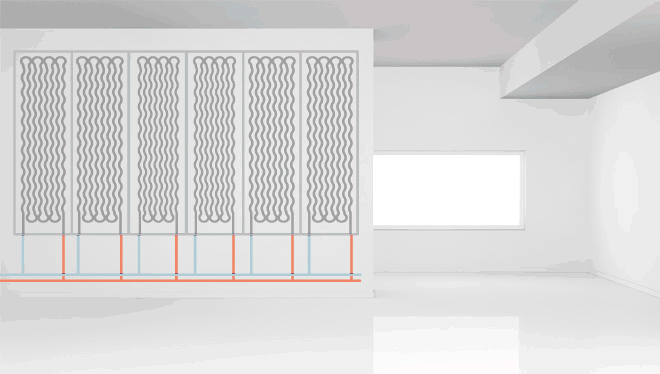

Stěnové vytápění a chlazení

Systém se skládá ze sádrokartonových desek tloušťky 25 mm,
ve kterých je vyfrézována drážka pro instalaci trubky Midix Plus 10 x 1,3 mm.
Deklarovaný součinitel tepelné vodivosti je 0,25 W/mK. Jednotlivé desky se připojují pomocí páteřních trubek v dimenzi 20 x 2 mm.

Izolace na zadní straně není součástí stěnového systému Leonardo.

Vynikající přenos energie mezi trubkou a deskou

Díky rozměru instalované trubky Midix Plus 10 x 1,3 mm a tvaru její pokládky v desce je maximalizována přenosová plocha mezi trubkou a deskou.

Stejně jako stropní varianty systému Leonardo, i tyto stěnové panely vynikají rychlou odezvou na požadované změny teplot. Podíl sálavé složky je u stěnového vytápění cca 65 %.

Několik druhů stěnových panelů nabízí přizpůsobit topnou plochu podle uspořádání a potřeb místnosti.

Spojování

Hydraulické propojení se provádí plastovými fitinkami bez o-kroužků. Trubka se roztáhne a nasune na spojku (díky tomu není ve spoji zúžené místo => takřka nevzroste tlaková ztráta), následné zafixování převlečným kroužkem zajistí trvalý
a vodotěsný spoj.

1. spojka s převlečnými kroužkami
2. ukončovací (zazátkovaná) spojka
